Электродвигатели Siemens типа 1LA7 - являются самыми популярными на Российском и мировом рынках, подходят для решения большинства приводных задач. Производятся мощностью от 0,06 до 18,5 кВт и габаритами от 56 до 160.
Технические характеристики.
ТАБЛИЦА1.
|
P,(кВт) |
Габарит |
Тип |
n,(об/мин) |
КПД, % |
cosφ |
I,(А) |
M, (Нм) |
Mz/Mn |
Ik/In |
Mmax/Mn |
KL |
J, |
M, (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2 пол, 3000 об/мин, 50Гц |
|||||||||||||
|
0,09 |
56 |
1LA7050-2АА |
2830 |
63 |
0,81 |
0,26 |
0,3 |
2,0 |
3,7 |
2,3 |
16 |
0,00015 |
3.0 |
|
0,12 |
56 |
1LA7053-2АА |
2800 |
65 |
0.83 |
0.32 |
0.41 |
2.1 |
3.7 |
2.4 |
16 |
0.00015 |
3.0 |
|
0,18 |
63 |
1LA7060-2АА |
2820 |
63 |
0.82 |
0.51 |
0.61 |
2.0 |
3.7 |
2.2 |
16 |
0.00018 |
3.5 |
|
0,25 |
63 |
1LA7063-2АА |
2830 |
65 |
0.82 |
0.68 |
0.84 |
2.0 |
4.0 |
2.2 |
16 |
0.00023 |
4.1 |
|
0,37 |
71 |
1LA7070-2АА |
2740 |
66 |
0.82 |
1 |
1.3 |
2.3 |
3.5 |
2.3 |
16 |
0.00035 |
5.0 |
|
0,55 |
71 |
1LA7073-2АА |
2800 |
71 |
0.82 |
1.36 |
1.9 |
2.5 |
4.3 |
2.6 |
16 |
0.00045 |
6.6 |
|
0,75 |
80 |
1LA7080-2АА |
2855 |
73 |
0.86 |
1.73 |
2.5 |
2.3 |
5.6 |
2.4 |
16 |
0.00085 |
8.2 |
|
1,1 |
80 |
1LA7083-2АА |
2845 |
77 |
0.87 |
2.4 |
3.7 |
2.6 |
6.1 |
2.7 |
16 |
0.0011 |
9.9 |
|
1,5 |
90S |
1LA7090-2АА |
2860 |
79 |
0.85 |
3.25 |
5.0 |
2.4 |
5.5 |
2.7 |
16 |
0.0015 |
12.9 |
|
2,2 |
90L |
1LA7096-2АА |
2880 |
82 |
0.85 |
4.55 |
7.3 |
2.8 |
6.3 |
3.1 |
16 |
0.0020 |
15.7 |
|
3 |
100L |
1LA7106-2АА |
2890 |
84 |
0.85 |
6.10 |
9.9 |
2.8 |
6.8 |
3.0 |
16 |
0.0038 |
21.5 |
|
4 |
112M |
1LA7113-2АА |
2905 |
86 |
0.86 |
7.80 |
13.1 |
2.6 |
7.2 |
2.9 |
16 |
0.0055 |
29.0 |
|
5,5 |
132S |
1LA7130-2АА |
2925 |
86.5 |
0.89 |
10.3 |
18 |
2.0 |
5.9 |
2.8 |
16 |
0.016 |
40.5 |
|
7,5 |
132S |
1LA7131-2АА |
2930 |
88 |
0.89 |
13.8 |
24.4 |
2.3 |
6.9 |
3.0 |
16 |
0.021 |
48.5 |
|
11 |
160M |
1LA7163-2АА |
2940 |
89.5 |
0.88 |
20.0 |
36 |
2.1 |
6.5 |
2.9 |
16 |
0.034 |
68.5 |
|
15 |
160M |
1LA7164-2АА |
2940 |
90 |
0.90 |
26.5 |
49 |
2.2 |
6.6 |
3.0 |
16 |
0.040 |
76.5 |
|
18,5 |
160L |
1LA7166-2АА |
2940 |
91 |
0.91 |
32.5 |
60 |
2.4 |
7.0 |
3.1 |
16 |
0.052 |
87 |
|
4 пол, 1500 об/мин, 50Гц |
|||||||||||||
|
0,06 |
56 |
1LA7050-4АB |
1350 |
56 |
0.77 |
0.20 |
0.42 |
1.9 |
2.6 |
1.9 |
13 |
0.00027 |
3.0 |
|
0,09 |
56 |
1LA7053-4АB |
1350 |
58 |
0.77 |
0.29 |
0.63 |
1.9 |
2.6 |
1.9 |
13 |
0.00027 |
3.0 |
|
0,12 |
63 |
1LA7060-4АB |
1350 |
55 |
0.75 |
0.42 |
0.84 |
1.9 |
2.8 |
2.0 |
13 |
0.0003 |
3.5 |
|
0,18 |
63 |
1LA7063-4АB |
1350 |
60 |
0.77 |
0.56 |
1.3 |
1.9 |
3.0 |
1.9 |
13 |
0.0004 |
4.1 |
|
0,25 |
71 |
1LA7070-4АB |
1350 |
60 |
0.79 |
0.76 |
1.8 |
1.9 |
3.0 |
1.9 |
13 |
0.0006 |
4.8 |
|
0,37 |
71 |
1LA7073-4АB |
1370 |
65 |
0.80 |
1.03 |
2.5 |
1.9 |
3.3 |
2.1 |
13 |
0.0008 |
6.0 |
|
0,55 |
80 |
1LA7080-4АА |
1395 |
67 |
0.82 |
1.45 |
3.7 |
2.2 |
3.9 |
2.2 |
16 |
0.0015 |
8.0 |
|
0,75 |
80 |
1LA7083-4АА |
1395 |
72 |
0.81 |
1.86 |
5.1 |
2.3 |
4.2 |
2.3 |
16 |
0.0018 |
9.4 |
|
1,1 |
90S |
1LA7090-4АА |
1415 |
77 |
0.81 |
2.55 |
7.4 |
2.3 |
4.6 |
2.4 |
16 |
0.0028 |
12.3 |
|
1,5 |
90L |
1LA7096-4АА |
1420 |
79 |
0.81 |
3.4 |
10.1 |
2.4 |
5.3 |
2.6 |
16 |
0.0035 |
15.6 |
|
2,2 |
100L |
1LA7106-4АА |
1420 |
82 |
0.82 |
4.7 |
14.8 |
2.5 |
5.6 |
2.8 |
16 |
0.0048 |
21.5 |
|
3 |
100L |
1LA7107-4АА |
1420 |
83 |
0.82 |
6.4 |
20.2 |
2.7 |
5.6 |
3.0 |
16 |
0.0058 |
24.5 |
|
4 |
112M |
1LA7113-4АА |
1440 |
85 |
0.83 |
8.2 |
26.5 |
2.7 |
6 |
3.0 |
16 |
0.011 |
31.0 |
|
5,5 |
132S |
1LA7130-4АА |
1445 |
86 |
0.81 |
11.4 |
36.1 |
2.5 |
6.3 |
3.1 |
16 |
0.018 |
42.5 |
|
7,5 |
132M |
1LA7133-4АА |
1455 |
87 |
0.82 |
15.2 |
49.2 |
2.7 |
6.7 |
3.2 |
16 |
0.024 |
49.0 |
|
11 |
160M |
1LA7163-4АА |
1460 |
88.5 |
0.84 |
21.5 |
72 |
2.2 |
6.2 |
2.7 |
16 |
0.040 |
68.0 |
|
15 |
160L |
1LA7166-4АА |
1460 |
90 |
0.84 |
28.5 |
98.1 |
2.6 |
6.5 |
3.0 |
16 |
0.052 |
93.5 |
|
6 пол, 1000 об/мин, 50Гц |
|||||||||||||
|
0,06 |
63 |
1LA060-6АB |
830 |
39 |
0.66 |
0.34 |
0.7 |
1.8 |
2 |
1.8 |
16 |
0.0003 |
3.5 |
|
0,09 |
63 |
1LA063-6AB |
870 |
40 |
0.7 |
0.47 |
1.0 |
1.8 |
2 |
1.9 |
16 |
0.0004 |
4.1 |
|
0,18 |
71 |
1LA070-6АА |
835 |
56 |
0.75 |
0.62 |
2.0 |
2.1 |
2.3 |
1.9 |
16 |
0.0006 |
6.3 |
|
0,25 |
71 |
1LA7073-6АА |
850 |
61 |
0.76 |
0.78 |
2.8 |
2.2 |
2.7 |
2.0 |
16 |
0.0009 |
6.3 |
|
0,37 |
80 |
1LA7080-6АА |
920 |
62 |
0.72 |
1.2 |
3.8 |
1.9 |
3.1 |
2.0 |
16 |
0.0015 |
7.5 |
|
0,55 |
80 |
1LA7083-6АА |
910 |
67 |
0.74 |
1.6 |
5.8 |
2.1 |
3.4 |
2.1 |
16 |
0.0018 |
9.4 |
|
0,75 |
90S |
1LA7090-6АА |
915 |
69 |
0.76 |
2.1 |
7.8 |
2.2 |
3.7 |
2.3 |
16 |
0.0028 |
12.5 |
|
1,1 |
90L |
1LA7096-6АА |
925 |
72 |
0.77 |
2.9 |
11.5 |
2.3 |
3.8 |
2.4 |
16 |
0.0035 |
15.7 |
|
1,5 |
100L |
1LA7106-6АА |
940 |
74 |
0.75 |
3.9 |
15 |
2.2 |
4.2 |
2.3 |
16 |
0.0063 |
24.0 |
|
2,2 |
112M |
1LA7113-6АА |
950 |
78 |
0.78 |
5.2 |
22 |
2.2 |
4.6 |
2.5 |
16 |
0.011 |
27.0 |
|
3 |
132S |
1LA7130-6АА |
950 |
79 |
0.76 |
7.2 |
30 |
1.9 |
4.2 |
2.2 |
16 |
0.015 |
41.0 |
|
4 |
132M |
1LA7133-6АА |
950 |
80.5 |
0.76 |
9.4 |
40 |
2.1 |
4.5 |
2.4 |
16 |
0.019 |
46.0 |
|
5,5 |
132M |
1LA7134-6АА |
950 |
83 |
0.76 |
12.8 |
55 |
2.3 |
5.0 |
2.6 |
16 |
0.025 |
54.0 |
|
7,5 |
160M |
1LA7163-6АА |
960 |
86 |
0.74 |
17.0 |
75 |
2.1 |
4.6 |
2.5 |
16 |
0.041 |
76.0 |
|
11 |
160L |
1LA7166-6АА |
960 |
87.5 |
0.74 |
24.5 |
109 |
2.3 |
4.8 |
2.6 |
16 |
0.049 |
102.0 |
|
8 пол, 750 об/мин, 50Гц |
|||||||||||||
|
0.09 |
71 |
1LA7070-8АB |
630 |
53 |
0.68 |
0.36 |
1.4 |
1.9 |
2.2 |
1.7 |
13 |
0.0009 |
6.3 |
|
0.12 |
71 |
1LA7073-8AB |
645 |
53 |
0.64 |
0.51 |
1.8 |
2.2 |
2.2 |
1.7 |
13 |
0.0009 |
6.3 |
|
0.18 |
80 |
1LA7080-8АB |
675 |
51 |
0.68 |
0.75 |
2.5 |
1.7 |
2.3 |
1.8 |
13 |
0.0015 |
7.5 |
|
0.25 |
80 |
1LA7083-8АB |
680 |
58 |
0.64 |
1.03 |
3.5 |
2.0 |
2.6 |
1.7 |
13 |
0.0018 |
9.4 |
|
0.37 |
90S |
1LA7090-8AB |
675 |
63 |
0.75 |
1.13 |
5.2 |
1.6 |
2.9 |
1.7 |
13 |
0.0025 |
10.5 |
|
0.55 |
90L |
1LA7096-8АB |
675 |
66 |
0.76 |
1.58 |
7.8 |
1.7 |
3.0 |
1.7 |
13 |
0.0035 |
13.2 |
|
0.75 |
100L |
1LA7106-8АB |
680 |
66 |
0.76 |
2.15 |
10.5 |
1.7 |
3.0 |
1.9 |
13 |
0.0053 |
20.0 |
|
1.1 |
100L |
1LA7107-8АB |
680 |
72 |
0.76 |
2.9 |
15.4 |
1.9 |
3.4 |
2.1 |
13 |
0.0070 |
22.0 |
|
1.5 |
112M |
1LA7113-8AB |
705 |
74 |
0.76 |
3.9 |
20 |
1.8 |
3.7 |
2.1 |
13 |
0.013 |
24.0 |
|
2.2 |
132S |
1LA7130-8АB |
695 |
75 |
0.74 |
5.7 |
30 |
1.9 |
3.9 |
2.3 |
13 |
0.014 |
41.0 |
|
3 |
132M |
1LA7133-8АB |
700 |
77 |
0.74 |
7.6 |
40 |
2.1 |
4.1 |
2.4 |
13 |
0.019 |
49.0 |
|
4 |
160M |
1LA7163-8AB |
715 |
80 |
0.72 |
10 |
53 |
2.2 |
4.5 |
2.6 |
13 |
0.035 |
61.0 |
|
5.5 |
160M |
1LA7164-8АB |
710 |
83.5 |
0.73 |
13 |
73 |
2.3 |
4.7 |
2.7 |
13 |
0.043 |
70.0 |
|
7.5 |
160L |
1LA7166-8АB |
715 |
85 |
0.72 |
17.7 |
100 |
2.7 |
5.3 |
3.0 |
13 |
0.062 |
91.0 |
Технические характеристики.
Многоскоростные электродвигатели
ТАБЛИЦА2.
|
P1/P2, (кВт) |
Габарит |
Тип |
N1/N2,(об/мин) |
I1,(А) |
I2,(А) |
Mc/Ma |
Mc/Ma |
Iz/In |
Iz/In |
Mmax/Mn |
Mmax/Mn |
J, |
M, (кг) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8/4 пол, 750/1500 об/мин, 50Гц | ||||||||||||||
|
0.1/0,5 |
80 |
1LA7080-0BB |
680/1375 |
0.57 |
1.28 |
1.4 |
1.7 |
2.3 |
4.1 |
1.7 |
1.8 |
0.0015 |
8.0 |
|
|
0.15/0.7 |
80 |
1LA7083-0BB |
685/1380 |
0.77 |
1.76 |
1.4 |
1.8 |
2.4 |
4.2 |
1.7 |
1.8 |
0.0018 |
9.4 |
|
|
0.22/1 |
90S |
1LA7090-0BB |
695/1370 |
1.25 |
2.4 |
1.3 |
1.5 |
2.4 |
3.7 |
1.8 |
2.0 |
0.0028 |
12.3 |
|
|
0.33/1.5 |
90L |
1LA7096-0BB |
700/1380 |
1.8 |
3.3 |
1.5 |
1.8 |
2.6 |
4.2 |
1.8 |
2.0 |
0.0035 |
15.6 |
|
|
0.5/2 |
100L |
1LA7106-0BB |
700/1400 |
2.5 |
4.25 |
1.1 |
1.9 |
3.1 |
5.2 |
1.8 |
2.1 |
0.0048 |
24.0 |
|
|
0.65/2.5 |
100L |
1LA7107-0BB |
700/1400 |
2.8 |
5.3 |
1.1 |
1.9 |
3.1 |
5.4 |
1.8 |
2.1 |
0.0058 |
26.0 |
|
|
0.9/3.6 |
112M |
1LA7113-0BB |
710/1435 |
4.5 |
8.0 |
1.6 |
2.6 |
3.2 |
6.5 |
2.4 |
2.6 |
0.011 |
31.0 |
|
|
1.1/4.7 |
132S |
1LA7130-0BB |
720/1455 |
3.3 |
10.3 |
2.0 |
2.3 |
4.3 |
6.4 |
2.5 |
2.9 |
0.018 |
42.0 |
|
|
1.4/6.4 |
132M |
1LA7133-0BB |
720/1455 |
4.4 |
13.3 |
2.2 |
1.9 |
4.6 |
6.8 |
2.7 |
2.5 |
0.024 |
56.0 |
|
|
2.2/9.5 |
160M |
1LA7163-0BB |
725/1465 |
6.5 |
19.7 |
1.7 |
2.0 |
4.1 |
7.0 |
2.0 |
2.6 |
0.040 |
77.0 |
|
|
3.3/14 |
160L |
1LA7166-0BB |
730/1470 |
9.3 |
28.6 |
2.0 |
2.6 |
4.7 |
8.1 |
2.2 |
3.1 |
0.054 |
93.0 |
|
| 6/4 пол, 1000/1500 об/мин, 50Гц | ||||||||||||||
|
0.12/0.4 |
80 |
1LA7080-1BD |
940/1430 |
0.51 |
1.38 |
1.7 |
1.7 |
2.8 |
4.0 |
1.8 |
2.0 |
0.0015 |
8.0 |
|
|
0.18/0.55 |
80 |
1LA7083-1BD |
930/1420 |
0.73 |
1.62 |
1.5 |
1.7 |
2.5 |
4.0 |
1.8 |
2.0 |
0.0018 |
9.4 |
|
|
0.29/08 |
90S |
1LA7090-1BD |
950/1430 |
1.05 |
2.1 |
1.5 |
1.5 |
3.4 |
4.3 |
2.0 |
2.0 |
0.0028 |
12.3 |
|
|
0.38/1.1 |
90L |
1LA7096-1BD |
955/1430 |
1.35 |
2.65 |
1.8 |
1.8 |
3.8 |
4.9 |
2.3 |
2.3 |
0.0035 |
15.6 |
|
|
0.6/1.7 |
100L |
1LA7106-1BD |
950/1420 |
1.75 |
3.8 |
1.8 |
1.8 |
4.2 |
5.2 |
2.2 |
2.2 |
0.0048 |
24.0 |
|
|
0.7/2.1 |
100L |
1LA7107-1BD |
950/1420 |
2.30 |
4.55 |
1.6 |
1.9 |
3.9 |
5.2 |
2.0 |
2.2 |
0.0058 |
26.0 |
|
|
0.9/3 |
112M |
1LA7113-1BD |
980/1450 |
3.0 |
6.7 |
2.0 |
2.1 |
4.5 |
6.1 |
2.5 |
2.5 |
0.011 |
35.0 |
|
|
1.2/3.9 |
132S |
1LA7130-1BD |
975/1460 |
3.5 |
8.4 |
1.9 |
1.7 |
5.1 |
6.1 |
2.5 |
2.2 |
0.018 |
42.0 |
|
|
1.7/5.4 |
132M |
1LA7133-1BD |
975/1460 |
4.55 |
11.4 |
2.1 |
1.9 |
5.1 |
6.6 |
2.6 |
2.5 |
0.024 |
56.0 |
|
|
2.5/7.2 |
160M |
1LA7163-1BD |
980/1470 |
6.4 |
14.4 |
1.9 |
2.0 |
5.6 |
7.3 |
1.9 |
2.0 |
0.040 |
77.0 |
|
|
3.7/12 |
160L |
1LA7166-1BD |
980/1470 |
9.3 |
23.3 |
1.9 |
2.4 |
5.7 |
8.1 |
2.3 |
3.0 |
0.054 |
93.0 |
|
|
4/2 пол, 1000/1500 ~ 1500/3000 об/мин, 50Гц |
||||||||||||||
|
0.1/0.15 |
63 |
1LA7060-0AA |
1330/2650 |
0.41 |
0.51 |
1.8 |
1.8 |
2.7 |
2.9 |
1.8 |
1.8 |
0.0003 |
3.5 |
|
|
0.15/0.2 |
63 |
1LA7063-0AA |
1330/2700 |
0.51 |
0.58 |
2.0 |
2.0 |
3.0 |
3.3 |
2.0 |
2.0 |
0.0004 |
4.1 |
|
|
0.21/0.28 |
71 |
1LA7070-0AA |
1330/2700 |
0.70 |
1.1 |
1.6 |
1.6 |
3.0 |
3.1 |
1.8 |
1.8 |
0.0006 |
4.8 |
|
|
0.3/0.43 |
71 |
1LA7073-0AA |
1330/2770 |
0.89 |
1.3 |
1.8 |
1.8 |
3.7 |
3.8 |
2.0 |
2.0 |
0.0008 |
6.0 |
|
|
0.48/0.6 |
80 |
1LA7080-0AA |
1390/2810 |
1.25 |
1.6 |
1.7 |
1.7 |
3.9 |
4.0 |
2.0 |
2.0 |
0.0015 |
8.0 |
|
|
0.7/0.85 |
80 |
1LA7083-0AA |
1390/2810 |
1.75 |
2.1 |
1.8 |
1.8 |
4.3 |
4.3 |
2.1 |
2.1 |
0.0018 |
9.4 |
|
|
1.1/1.4 |
90S |
1LA7090-0AA |
1390/2810 |
2.7 |
3.6 |
1.6 |
1.8 |
4.2 |
4.3 |
1.9 |
2.0 |
0.0028 |
12.3 |
|
|
1.5/1.9 |
90L |
1LA7096-0AA |
1390/2845 |
3.4 |
4.5 |
1.9 |
1.9 |
4.9 |
5.3 |
2.0 |
2.1 |
0.0035 |
12.6 |
|
|
2/2.4 |
100L |
1LA7106-0AA |
1400/2850 |
4.3 |
5.7 |
1.8 |
1.8 |
5.0 |
5.5 |
2.0 |
2.1 |
0.0048 |
24.0 |
|
|
2.6/3.1 |
100L |
1LA7107-0AA |
1400/2850 |
5.5 |
7.6 |
2.3 |
2.4 |
5.6 |
5.6 |
2.4 |
2.4 |
0.0058 |
26.0 |
|
|
3.7/4.4 |
112M |
1LA7113-0AA |
1420/2855 |
8.0 |
10.5 |
2.0 |
2.2 |
5.6 |
5.8 |
2.2 |
2.3 |
0.011 |
35.0 |
|
|
4.7/5.9 |
132S |
1LA7130-0AA |
1450/2920 |
9.8 |
12.5 |
1.7 |
1.6 |
6.3 |
6.5 |
2.2 |
2.2 |
0.018 |
42.0 |
|
|
6.5/8 |
132M |
1LA7133-0AA |
1450/2930 |
13.6 |
16.7 |
2.0 |
2.1 |
6.9 |
7.5 |
2.5 |
2.6 |
0.024 |
56.0 |
|
|
9.3/11.5 |
160M |
1LA7163-0AA |
1455/2930 |
18.3 |
23.4 |
2.0 |
1.8 |
9.7 |
7.4 |
2.6 |
2.4 |
0.040 |
77.0 |
|
|
13/17 |
160L |
1LA7166-0AA |
1455/2930 |
25.6 |
32.0 |
2.5 |
2.8 |
7.6 |
8.5 |
3.0 |
3.0 |
0.054 |
93.0 |
|
Многоскоростные электродвигатели
РИС. 1

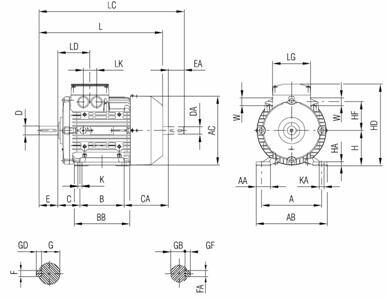

Габаритные и присоединительные размеры электродвигателя 1LA7 с 56 по 90 габарит (IMB3 - лапы)
ТАБЛИЦА3.
|
Н |
A |
AA |
AB |
AC |
B |
B1 |
BB |
C |
CA |
CA1 |
HA |
HD |
HF |
K |
KA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
56 |
90 |
25 |
110 |
116 |
71 |
- |
87 |
36 |
53 |
- |
6 |
157 |
77.5 |
5.8 |
9 |
|
63 |
100 |
27 |
120 |
118 |
80 |
- |
96 |
40 |
66 |
- |
7 |
164 |
77.5 |
7 |
10 |
|
71 |
112 |
30.5 |
132 |
139 |
90 |
- |
106 |
45 |
83 |
- |
7 |
182 |
87.5 |
7 |
10 |
|
80 |
125 |
30.5 |
150 |
156.5 |
100 |
- |
118 |
50 |
94 |
- |
8 |
200 |
96.5 |
9.5 |
13.5 |
|
90 |
140 |
30.5 |
165 |
173.6 |
100 |
125 |
143 |
56 |
143 |
118 |
10 |
218 |
104.5 |
10 |
14 |
ТАБЛИЦА4.
|
Н |
L |
LC |
LD |
LG |
LK |
W1 |
W2 |
D |
DA |
E |
EA |
F |
FA |
G |
GB |
GD |
GF |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
56 |
169 |
200 |
69.5 |
75 |
32 |
M16X1.5 |
M25X1.5 |
9 |
9 |
20 |
20 |
3 |
3 |
7.2 |
7.2 |
3 |
3 |
|
63 |
202.5 |
232 |
69.5 |
75 |
32 |
M16X1.5 |
M25X1.5 |
11 |
11 |
23 |
23 |
4 |
4 |
8.5 |
8.5 |
4 |
4 |
|
71 |
240 |
278 |
63.5 |
75 |
32 |
M16X1.5 |
M25X1.5 |
14 |
14 |
30 |
30 |
5 |
5 |
11 |
11 |
5 |
5 |
|
80 |
273.5 |
324 |
63.5 |
75 |
32 |
M16X1.5 |
M25X1.5 |
19 |
19 |
40 |
40 |
6 |
6 |
15.5 |
15.5 |
6 |
6 |
|
90 |
331 |
389 |
79 |
75 |
32 |
M16X1.5 |
M25X1.5 |
24 |
19 |
50 |
40 |
8 |
6 |
20 |
15.5 |
7 |
6 |
РИС. 2
Габаритные и присоединительные размеры электродвигателя 1LA7 с 56 по 90 габарит (IMB5 - фланец)
ТАБЛИЦА5.
|
Типоразмер |
AC |
HF |
HG |
L |
LA |
LB |
LC |
LD |
LF |
LG |
LK |
M |
N |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
56 |
FF100 |
116 |
77.5 |
101 |
169 |
8 |
149 |
200 |
69.5 |
- |
75 |
32 |
100 |
80 |
|
63 |
FF115 |
118 |
77.5 |
101 |
202 |
8 |
179 |
232 |
69.5 |
208.5 |
75 |
32 |
115 |
95 |
|
71 |
FF130 |
139 |
87.5 |
111 |
240 |
9 |
210 |
278 |
63.5 |
239 |
75 |
32 |
130 |
110 |
|
80 |
FF165 |
156.5 |
95.5 |
120 |
272.5 |
10 |
232.5 |
324 |
63.5 |
262.5 |
75 |
32 |
165 |
130 |
|
90 |
FF165 |
173.6 |
104.5 |
128 |
331 |
10 |
281 |
389 |
79 |
333 |
75 |
32 |
165 |
130 |
ТАБЛИЦА6.
|
Н |
P |
S |
T |
W1 |
W2 |
D |
DA |
E |
EA |
F |
FA |
G |
GB |
GD |
GF |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
56 |
120 |
7 |
3 |
M16X1.5 |
M25X1.5 |
9 |
9 |
20 |
20 |
3 |
3 |
7.2 |
7.2 |
3 |
3 |
|
63 |
140 |
10 |
3 |
M16X1.5 |
M25X1.5 |
11 |
11 |
23 |
23 |
4 |
4 |
8.5 |
8.5 |
4 |
4 |
|
71 |
160 |
10 |
3.5 |
M16X1.5 |
M25X1.5 |
14 |
14 |
30 |
30 |
5 |
5 |
11 |
11 |
5 |
5 |
|
80 |
200 |
12 |
3.5 |
M16X1.5 |
M25X1.5 |
19 |
19 |
40 |
40 |
6 |
6 |
15.5 |
15.5 |
6 |
6 |
|
90 |
200 |
12 |
3.5 |
M16X1.5 |
M25X1.5 |
24 |
19 |
50 |
40 |
6 |
6 |
20 |
15.5 |
7 |
6 |
РИС. 3
Габаритные и присоединительные размеры электродвигателя 1LA7 с 100 по 160 габарит (IMB3 - лапы)
ТАБЛИЦА7.
|
Н |
A |
AA |
AB |
AC |
B |
BB |
C |
CA |
HA |
HD |
HF |
K |
KA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
100L |
160 |
42 |
196 |
196 |
140 |
176 |
63 |
125 |
12 |
235 |
78 |
12 |
16 |
|
112M |
190 |
46 |
226 |
219.5 |
140 |
176 |
70 |
141 |
12 |
260 |
91 |
12 |
16 |
|
132S |
216 |
53 |
256 |
259 |
140 |
180 |
89 |
163 |
15 |
299 |
107 |
12 |
16 |
|
132M |
216 |
53 |
256 |
259 |
178 |
218 |
89 |
125 |
15 |
299 |
107 |
12 |
16 |
|
160M |
254 |
60 |
300 |
314 |
210 |
256 |
108 |
183 |
18 |
357 |
127 |
15 |
19 |
|
160L |
254 |
60 |
300 |
314 |
254 |
300 |
108 |
139 |
18 |
357 |
127 |
15 |
19 |
ТАБЛИЦА8.
|
Н |
L |
LC |
LD |
LG |
LK |
W |
D |
DA |
E |
EA |
F |
FA |
G |
GB |
GD |
GF |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
100L |
372.5 |
438 |
102 |
120 |
42 |
32.3 |
28 |
24 |
60 |
50 |
8 |
8 |
24 |
20 |
7 |
7 |
|
112M |
393 |
461 |
102 |
120 |
42 |
32.3 |
28 |
24 |
60 |
50 |
8 |
8 |
24 |
20 |
7 |
7 |
|
132S |
454 |
552 |
128.5 |
140 |
42 |
32.3 |
38 |
38 |
80 |
80 |
10 |
10 |
33 |
33 |
8 |
8 |
|
132M |
454 |
552 |
128.5 |
140 |
42 |
32.3 |
38 |
38 |
80 |
80 |
10 |
10 |
33 |
33 |
8 |
8 |
|
160M |
588 |
721 |
160.5 |
165 |
54 |
40.3 |
42 |
42 |
110 |
110 |
12 |
12 |
37 |
37 |
8 |
8 |
|
160L |
588 |
721 |
160.5 |
165 |
54 |
40.3 |
42 |
42 |
110 |
110 |
12 |
12 |
37 |
37 |
8 |
8 |
РИС4.
Габаритные и присоединительные размеры электродвигателя 1LA7 с 100 по 160 габарит (IMB5 - фланец)
ТАБЛИЦА9.
|
Типоразмер |
AC |
HF |
HG |
L |
LA |
LB |
LC |
LD |
LF |
LG |
LK |
M |
N |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
100L |
FF215 |
196 |
78 |
135 |
372 |
11 |
312 |
438 |
102 |
363 |
120 |
42 |
215 |
180 |
|
112M |
FF215 |
219.5 |
219.5 |
148 |
393 |
11 |
333 |
461 |
102 |
385 |
120 |
42 |
215 |
180 |
|
132M |
FF265 |
259 |
259 |
167 |
454 |
12 |
374 |
552 |
128.5 |
426 |
140 |
42 |
265 |
230 |
|
160M |
FF265 |
259 |
259 |
167 |
454 |
12 |
374 |
552 |
128.5 |
426 |
140 |
42 |
265 |
230 |
|
160L |
FF300 |
314 |
314 |
197 |
588 |
13 |
478 |
721 |
160.5 |
531 |
165 |
54 |
300 |
250 |
|
160M |
FF300 |
314 |
314 |
197 |
588 |
13 |
478 |
721 |
160.5 |
531 |
165 |
54 |
300 |
250 |
ТАБЛИЦА10.
|
Н |
P |
S |
T |
W |
D |
DA |
E |
EA |
F |
FA |
G |
GB |
GD |
GF |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
100L |
250 |
14.5 |
4 |
32.3 |
28 |
24 |
60 |
50 |
8 |
8 |
24 |
20 |
7 |
7 |
|
112M |
250 |
14.5 |
4 |
32.3 |
28 |
24 |
60 |
50 |
8 |
8 |
24 |
20 |
7 |
7 |
|
132S |
300 |
14.5 |
4 |
32.3 |
38 |
38 |
80 |
80 |
10 |
10 |
33 |
33 |
8 |
8 |
|
132M |
300 |
14.5 |
4 |
32.3 |
38 |
38 |
80 |
80 |
10 |
10 |
33 |
33 |
8 |
8 |
|
160M |
350 |
18.5 |
5 |
40.3 |
42 |
42 |
110 |
110 |
12 |
12 |
37 |
37 |
8 |
8 |
|
160L |
350 |
18.5 |
5 |
40.3 |
42 |
42 |
110 |
110 |
12 |
12 |
37 |
37 |
8 |
8 |
РИС5.
Размеры для габарита 56-80 (IMB14 - меньший)
ТАБЛИЦА11.
|
Типоразмер |
M |
N |
P |
RA |
S |
T |
|
|---|---|---|---|---|---|---|---|
|
56 |
FT65 |
65 |
50 |
80 |
16 |
M5 |
2.5 |
|
63 |
FT75 |
75 |
60 |
90 |
14 |
M5 |
2.5 |
|
71 |
FT85 |
85 |
70 |
105 |
16 |
M6 |
2.5 |
|
80 |
FT100 |
100 |
80 |
120 |
16 |
M6 |
3 |
РИС6.
Размеры для габарита 56-80 (IMB14 -больший)
ТАБЛИЦА12.
|
Типоразмер |
M |
N |
P |
RA |
S |
T |
|
|---|---|---|---|---|---|---|---|
|
56 |
FT85 |
85 |
70 |
105 |
16 |
M6 |
2.5 |
|
63 |
FT100 |
100 |
80 |
120 |
16 |
M6 |
3 |
|
71 |
FT115 |
115 |
95 |
140 |
16 |
M8 |
3 |
|
80 |
FT130 |
130 |
110 |
160 |
16 |
M8 |
3,5 |
РИС7.
Размеры для габарита 90-100 (IMB14 - меньший)
ТАБЛИЦА13.
|
Типоразмер |
M |
N |
P |
RA |
S |
T |
|
|---|---|---|---|---|---|---|---|
|
90 |
FT115 |
115 |
95 |
140 |
21 |
M8 |
3 |
|
100 |
FT130 |
130 |
110 |
160 |
20 |
M8 |
3.5 |
РИС8.
Размеры для габарита 90-100 (IMB14 - больший)
ТАБЛИЦА14.
|
Типоразмер |
M |
N |
P |
RA |
S |
T |
|
|---|---|---|---|---|---|---|---|
|
90 |
FT130 |
130 |
110 |
160 |
22 |
M8 |
3.5 |
|
100 |
FT165 |
165 |
130 |
200 |
20 |
M10 |
3.5 |
РИС9.
Размеры для габарита 112-160 (IMB14 - меньший)
ТАБЛИЦА15.
|
Типоразмер |
M |
N |
P |
RA |
S |
T |
|
|---|---|---|---|---|---|---|---|
|
112 |
FT130 |
130 |
110 |
160 |
20 |
M8 |
3.5 |
|
132 |
FT165 |
165 |
130 |
200 |
24 |
M10 |
3.5 |
|
160 |
FT215 |
215 |
180 |
250 |
16 |
M12 |
4 |
РИС10.
Размеры для габарита 112-160 (IMB14 - больший)
ТАБЛИЦА 16.
|
Типоразмер |
M |
N |
P |
RA |
S |
T |
|
|---|---|---|---|---|---|---|---|
|
112 |
FT165 |
165 |
130 |
200 |
24 |
M10 |
3.5 |
|
132 |
FT215 |
215 |
180 |
250 |
16 |
M12 |
4.0 |
|
160 |
FT265 |
265 |
230 |
300 |
12 |
M12 |
4.0 |
